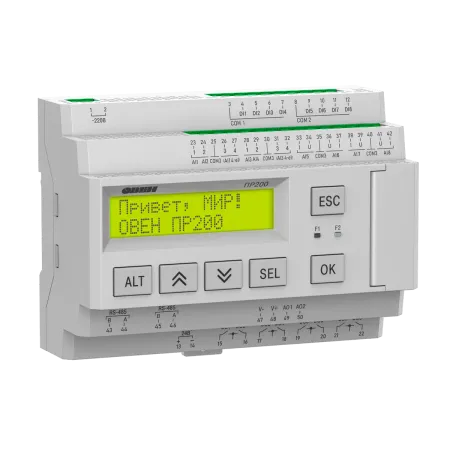

ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости

Цена:

от 21 472 руб.

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

Наименование	ПР200-230	ПР200-24
Программирование
Среда программирования	OwenLogic
Объем Retain-памяти	1016 байт
Стек	динамический
Объем памяти сетевых переменных (режим slave)	128 байт
Память ПЗУ	128 кбайт
Память ОЗУ	32 кбайт
Интерфейс программирования	miniUSB
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	19...30 В (номинальное 24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	есть
Модули расширения ПРМ	да, до 2 шт.
Встроенный источник питания	есть (в зависимости от модификации)	нет
Дискретные входы
Количество	8
Тип	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания	=24 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно
Разрешающая способность АЦП	12 бит
Период обновления значений всех каналов, не более	10 мс
Работа в дискретном режиме	да
Гальваническая развязка	отсутствует
Режим температурной компенсации
Температурная компенсация	18, 20 или 25 ºС (устанавливается в OwenLogic)
Диапазон компенсации температуры раствора	0…50 ºС
Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек)	0,05…2
Время обновления данных от входа, не более	800 мс
Входы для измерения электропроводности (CDM)
Диапазон измерения электропроводности	0...200 мкСм/см, 0...2000 мкСм/см
Тип схемы измерения	двухэлектродная, четырехэлектродная
Предел основной приведенной погрешности	±1,5 %
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов	0,5 от основной
Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона)	±1,5 %
Рабочая частота входа	1400 Гц
Тип подключаемых датчиков электропроводности	Кондуктометрический
Тип подаваемого сигнала на электроды датчика	Меандр
Работа в дискретном режиме (измерение уровня)	Да
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	0...1999 мкСм/см (устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	1...2000 мкСм/см (устанавливается в OwenLogic)
Время обновления данных от входа, не более	65 мс
Дискретные выходы
Количество	8
Тип	релейные (нормально-разомкнутые)
Допустимый ток нагрузки, не более
Релейные (Р):	5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	групповая по 2 выхода
Электрическая прочности изоляции	2830 В, групповая – 1780 В
Аналоговые выходы
Количество	2
Тип аналогового выхода	Универсальный: 4...20 мА / 0...10 В Устанавливается программно
Разрядность ЦАП	12 бит
Гальваническая развязка	выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В
Коммуникационные возможности
Интерфейс RS-485 (до 2 шт. – выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Поддерживаемые языки	русский, английский
Количество механических кнопок	6

Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.

Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.

Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

Задачи

Система промышленного обратного осмоса

Сигнализатор уровня

Особенности прибора

Особенности новых модификаций ПР200-х8:

Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
Сигнализация и контроль уровня по кондуктометрическим датчикам.
4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
Автоматическая температурная коррекция показаний качества воды.
8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.

Общие преимущества ПР200:

Создание собственных уникальных алгоритмов в среде OwenLogic.
Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
До 2×RS-485 на борту с поддержкой режимов Master и Slave:
- Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
- Визуализация процессов с помощью панелей оператора.
- Интеграция в SCADA-системы и облачный сервис OwenCloud.

Модули расширения и аксессуары для ПР200-х8

Интерфейсная плата ПР-ИП485
Внешний вид	Подключение

Описание
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.
Модуль расширения ПРМ
Внешний вид	Подключение

Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Документы

Руководство по эксплуатации ПР200-х8 10,6 мб
